Schlammabstreifer
Schnelle Einzelheiten:
Zentralantrieb-Schlammabstreifer / Peripherieantrieb-zentrierter Schlammabstreifer
Zentralantrieb-Schlammabstreifer / Peripherieantrieb-zentrierter Schlammabstreifer
- Überblick
- Empfohlene Produkte
| Herkunftsort: | Shandong, China |
| Markenname: | Jinwantong |
| Artikelnummer: | JWT-STE |
| Zertifizierung: | CE/ISO |
| Mindestbestellmenge: | 1set |
| Lieferzeit: | 30 Tage |
| Zahlungsbedingungen: | ALLE |
Beschreibung:
Arbeitsprozesse
Schlamm-Wasser-Trennvorrichtungen werden hauptsächlich in verschiedenen Wasserreinigungsverfahren wie Sedimentationsbehältern, Schlammbehältern usw. eingesetzt und sind für das Abstreifen, Sammeln und Ableiten von Schlamm auf großen Bodenflächen zuständig. Es handelt sich um eine Vorbehandlungsanlage für Schlammentwässerungsgeräte, die festen Verunreinigungen oder Schaumstoffe im Wasser effektiv sammelt und abtrennt.

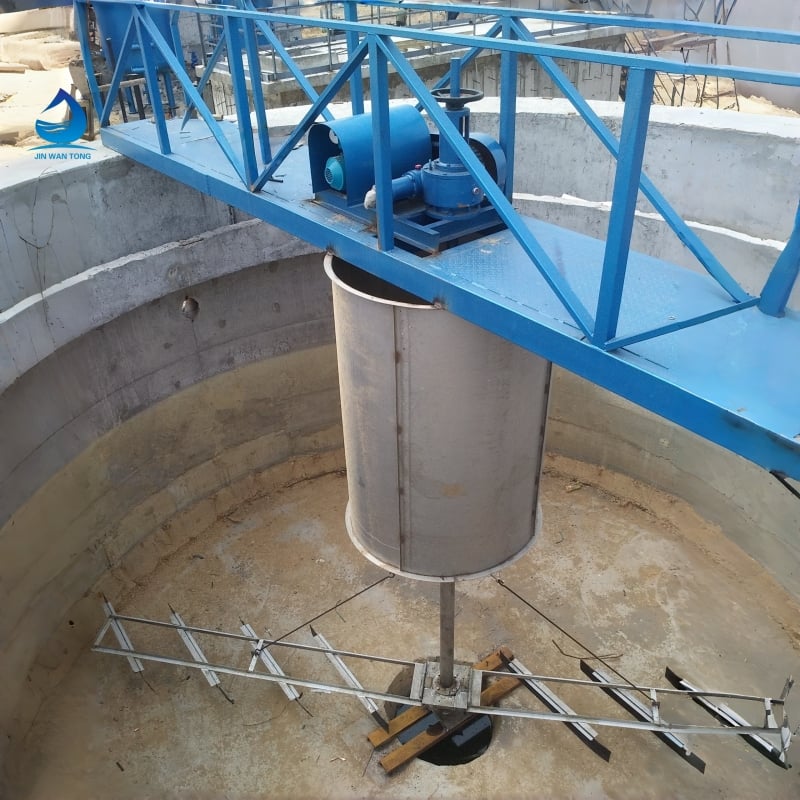

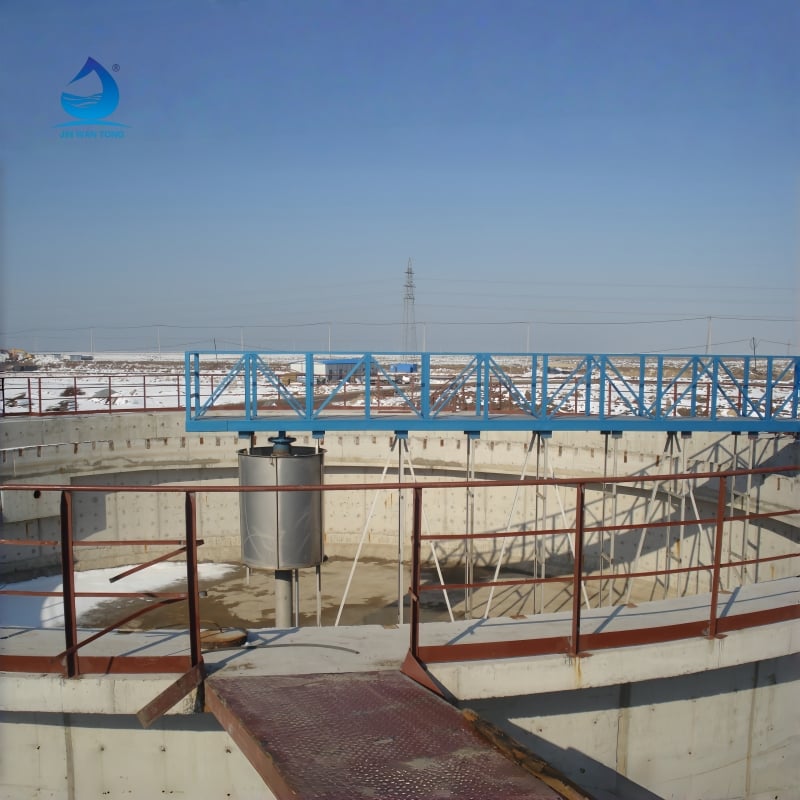

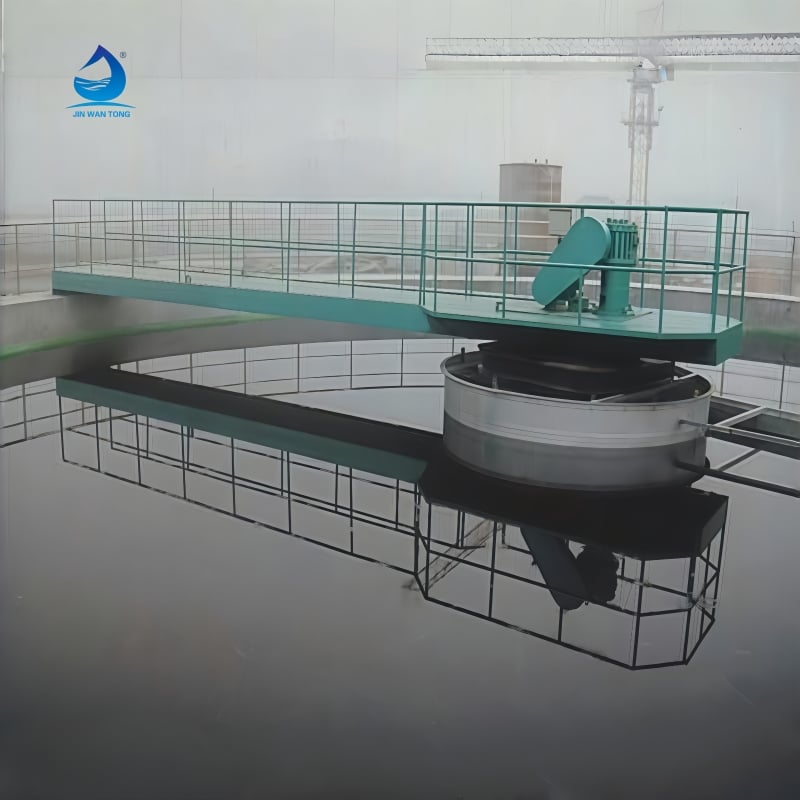

Der mittig angeordnete Antrieb des Schlammabstreifers besteht hauptsächlich aus einem Untersetzungsgetriebe, einer vertikalen Antriebswelle, einem Abstreifarml, einem Unterwasserlager und einem Schlammfangbehälter-Abstreifer usw. Die gesamte Belastung des Schlammabstreichers greift in der Mitte der Arbeitsbrücke an, die über den Beckendurchmesser reicht. Das Rohwasser strömt nach der Verteilung über den Verteiler zum Überlaufbehälter rund um das Becken. Durch die Verringerung der Strömungsgeschwindigkeit setzen sich die im Wasser enthaltenen Schwebstoffe am Beckenboden ab, während die geklärte Flüssigkeit über den Ablaufbehälter der Überlaufkante aus dem Becken abgeführt wird. Durch die Kraftübertragung des Untersetzungsgetriebes und der Aufhängung werden die am Boden liegenden Schlämme von den Abstreifern zur zentralen Schlammfangwanne geschoben und durch Wasserdruck oder eine Pumpe aus dem Becken abgepumpt. Es erfolgt eine mittige Zufuhr des Wassers und Ableitung des Schlammes sowie eine periphere Entwässerung, um einen gleichmäßigen Wasserfluss sicherzustellen. Die Eigenabsaugung des Schlammes erfolgt durch den hydrostatischen Druckunterschied, ausgestattet mit einer Vorrichtung zum Abschöpfen, Sammeln und Ausschleusen von Schwimmstoffen sowie einer Überlastschutzeinrichtung. Je nach Kundenanforderungen kann das Steuerungssystem mit einem Mikrocomputer vernetzt werden.
1. Zentralantriebs-Eindicker Struktur: Die Antriebseinheit befindet sich in der Mitte des Beckens und treibt die vertikale Welle an, welche das Fachwerk und den Abstreifer langsam rotieren lässt. Eigenschaften: Stabile Konstruktion, zuverlässiger Betrieb; ist die traditionelle und am häufigsten verwendete Bauart. Geeignet für Becken mit mittlerem Durchmesser (üblicherweise <50 Meter). Klassifizierung: Schaberhebe-Typ: Verfügt über eine automatische Schaberhebefunktion. Wenn der Schlamm am Beckenboden zu dick ist oder das Drehmoment zu hoch wird, kann der Schaber automatisch angehoben werden, um Beschädigungen der Ausrüstung zu vermeiden; dadurch sehr praktisch.

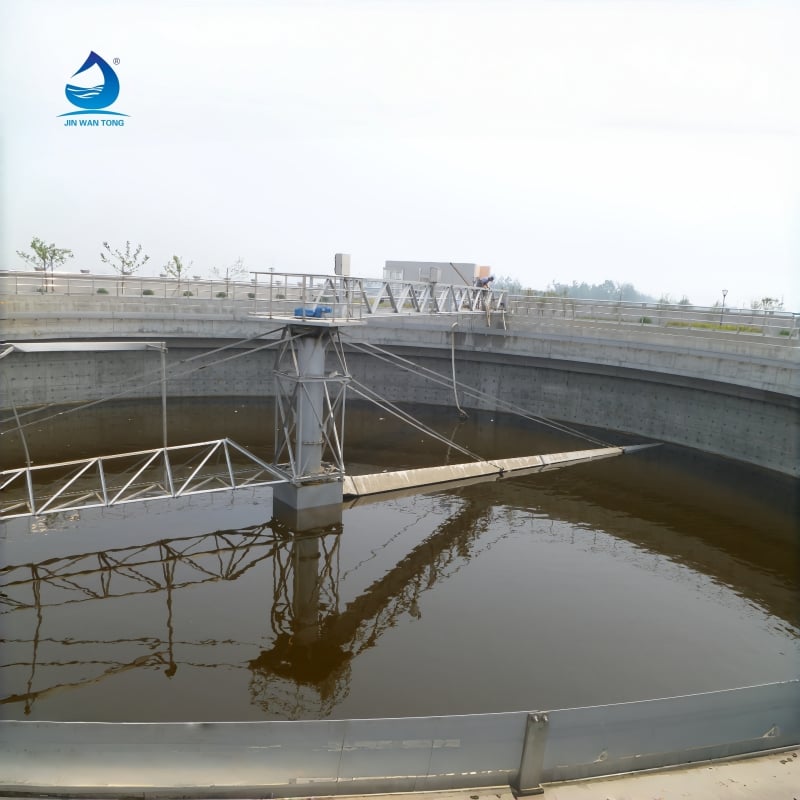

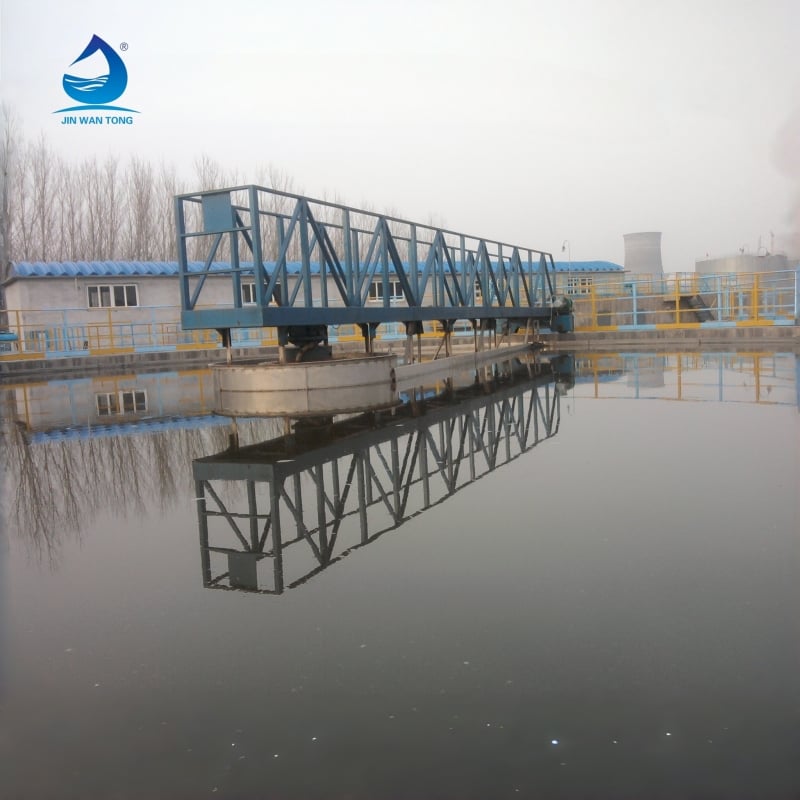

2. Randantriebs-Eindicker Struktur: Die Antriebseinheit ist auf den Rollen rund um den Beckenkörper montiert. Der Motor treibt die Rollen an, die sich entlang der Laufbahn um den Beckenumfang bewegen und so den Schabearm in Rotation versetzen. Eigenschaften: Geeignet für große und sehr große Becken (mit Durchmessern bis zu 100 Metern oder mehr), zeichnet sich durch eine vereinfachte Konstruktion aus, wodurch der Stahlverbrauch für zentrale Tragpfeiler eingespart wird.
3. Hochleistungs-Dickungsanlage Struktur: Dies ist ein Produkt moderner Technologie, das auf der Grundlage herkömmlicher Dickungsanlagen revolutionäre Verbesserungen erfahren hat. Der Kern besteht aus einem speziellen Flockungs-Zugabewell und einem optimal konzipierten Schlammabstreifsystem. Funktionsprinzip: Das Material und der Flockungshilfsmittel werden im Zugabewell gründlich und schonend vermischt, wodurch optimale Flocken entstehen. Sobald sie den Tank erreichen, setzen sie sich rasch ab.
Merkmale
1. Arbeitsbrücke mit Stahlfachwerkstruktur, einfach, elegant und leichtgewichtig, kann auch als Betonplattform ausgeführt sein.
2. Einfache Installation und Wartung sowie geringe Betriebskosten
3. Hocheffiziente Antriebe mit Überlastschutzvorrichtung oder optional mit Drehmomentsensor ausstattbar
nach Bedarf.
4. Materialoptionen: Kohlenstoffstahl mit Beschichtung (Epoxydharz, GFK oder Gummi), Edelstahl (SUS304 oder SUS316L).
5. Optionale Einheiten: Kratzeinheit, Oberflächenabschöpfeinrichtung, V-förmiger Überlauf.

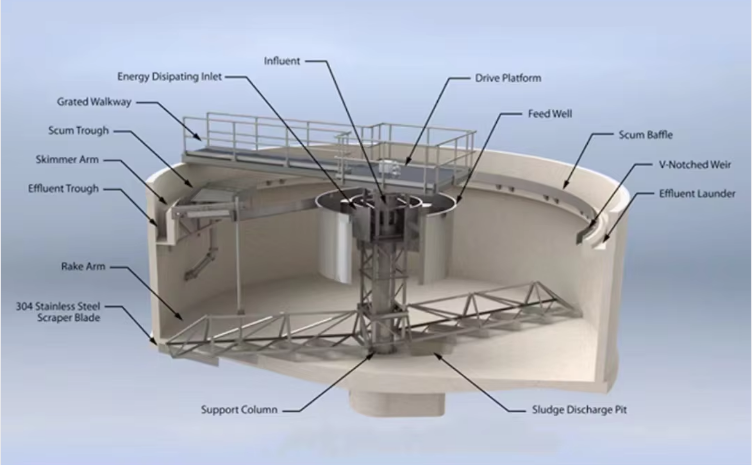

Aufbau und Funktionsweise
Komponenten: Arbeitsbrücke, kleine Schaberbahn, gleichmäßiges Flussrohr, Schabach, Überlaufeinrichtung, Mittelstütze, Antriebseinheit, Oberflächenschaber und elektrisches Steuerpult.
Mechanismus
Der Schabarm wird durch zentrale Antriebseinheiten um die zentrale Achse des Klärbeckens gedreht. Eine Reihe kleiner Schaber, die am Schabarm montiert sind, schieben den Bodenschlamm in die zentrale Schlammfanggrube. Gleichzeitig gelangt der Schwimmschlamm auf der Oberfläche durch Abstreifer und Überlaufwehr in den Dickungsabschnitt und wird durch die Schwimmschlammschere abgeführt.
Antrieb
zykloidengetriebe mit hohem Wirkungsgrad, langer Lebensdauer und geringen Wartungskosten.
Anwendungen:

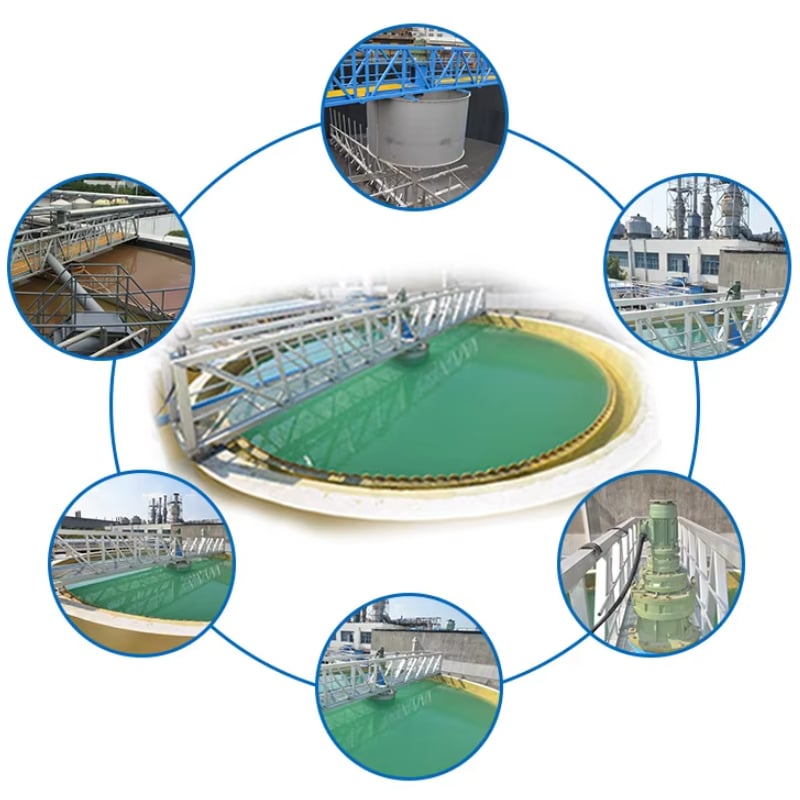

Zentralangetriebene Schlammabschäumer werden bei kleinen und mittleren Klärbecken mit zentraler Zulauf- und peripherer Ablauföffnung sowie zentraler Schlammableitung eingesetzt. Sie dienen hauptsächlich der Schlammabfuhr aus Klärbecken, insbesondere in Projekten zur Behandlung von Industrieabwasser und kommunalem Abwasser.
Spezifikationen:
Modell |
Durchmesser des Behälters |
Becken Tiefe |
Peripher Linear |
Antriebsmotorleistung |
ZBG-12 |
12 |
3.5 |
1-3 |
0.55 |
ZBG-14 |
14 |
3.5 |
1-3 |
0.55 |
ZBG-16 |
16 |
3.5 |
1-3 |
055 |
ZBG-17 |
17 |
3.5 |
1-3 |
0.55 |
ZBG-18 |
18 |
3.5 |
1-3 |
0.55 |
ZBG-20 |
20 |
3.5 |
1-3 |
055 |
ZBG-25 |
25 |
3.5 |
1-3 |
0.55 |
ZBG-30 |
30 |
4 |
1-3 |
0.75 |
ZBG-35 |
35 |
4 |
1-3 |
0.75 |
ZBG-40 |
40 |
4.5 |
1-3 |
1.1 |
ZBG-50 |
50 |
4.5 |
1-3 |
1.5 |
Wettbewerbsvorteil:
1. Die Antriebseinheit verwendet einen Verzögerungsantriebsmechanismus, kompakte Bauweise, hoher mechanischer Wirkungsgrad.
2. Der Abstreifer weist eine gute Kontinuität auf und sammelt Schlamm effizient; unter der Gummikante des Abstreifers ist eine Edelstahlkante installiert, um ein gründliches und sauberes Abschaben des Schlammes sicherzustellen.
3. Die Neigung des Beckenbodens beträgt 1:10, der Schlammwiderstand ist beim Schlammschieben vernachlässigbar gering.
4. Der Hauptträger besteht aus Vierkantrohr aus Stahl, weist eine hohe strukturelle Festigkeit und starke Korrosionsbeständigkeit auf und kann zudem direkt mit Beton vergossen werden, was kostengünstiger ist.
5. Einfache Bedienung, ermöglicht Fernsteuerung.
FAQ
1. Wie ist die Filterwirkung der Anlage?
Im Allgemeinen wirkt sie effektiv bei der Entfernung von Schwebstoffen aus Abwasser. Die CSB- und BSB-Kennwerte des behandelten Abwassers können stark gesenkt werden, um die nationalen Einleitungsstandards oder Wiederverwendungsstandards zu erfüllen, und der Gehalt an Nährstoffen wie Stickstoff und Phosphor im Abwasser kann reduziert werden. So wird eine Eutrophierung von Gewässern vermieden.
2. Welches technische Prinzip liegt der Anlage zugrunde?
Abwasserbehandlungsanlagen basieren hauptsächlich auf Sedimentation, Filtration, Flotation, pH-Wert-Einstellung des Abwassers, Zugabe von Flockungsmitteln zum Abwasser, Redoxreaktionen, AO-Behandlungsverfahren sowie MBBR-/MBR-Behandlungsverfahren.
3. Wie lange ist die Garantiezeit der Anlage?
Die Garantiezeit unserer Anlagen beträgt 1 Jahr. Für exportierte Anlagen stellen wir einen zusätzlichen Satz Verschleißteile bereit, die bei Beschädigung direkt ersetzt werden können.
4. Wie kann man Korrosion an der Ausrüstung verhindern?
Unsere Geräte bestehen aus hochwertigen korrosionsbeständigen Materialien (wie Edelstahl 304 und 316), und auf die Oberfläche der Geräte werden Anti-Korrosions-Beschichtungen aufgetragen. Noch wichtiger ist, dass wir streng standardisierte Lackierverfahren befolgen.
