Lamella vs. Conventional Circular Clarifier: Isang Teknikal na Pagkukumpara.

Ang mga pasilidad ng paggamot ng wastewater ay palaging nasa presyon na mapabuti ang kahusayan habang pinamamahalaan ang limitadong espasyo at badyet sa kapital. Ang pagpili sa pagitan ng isang lamella clarifier at isang karaniwang circular clarifier ay isa sa pinakamahalagang desisyon sa disenyo ng planta ng paggamot. Parehong gumagampan ng tungkulin ng paghihiwalay ng solid ang dalawang teknolohiya, ngunit iba-iba sila sa disenyo, sukat ng operasyon, at katangian ng pagganap. Ang pag-unawa sa mga pagkakaiba na ito ay tumutulong sa mga operator at inhinyero na pumili ng teknolohiya na pinakaaangkop sa mga limitasyon at layunin ng kanilang pasilidad.

Ang lamella clarifier ay sumulpot bilang isang modernong alternatibo sa mga tradisyonal na bilog na clarifier sa pagpapalinis ng tubig na basura sa mga lungsod at industriya. A lamella clarifier gumagamit ng naka-stack na nakakurba na plato o tubo upang paspesyalin ang pag-ubos ng mga partikulo, samantalang ang isang karaniwang bilog na clarifier ay umaasa sa sedimentasyon na hinahatak ng grabidad sa loob ng malaking basin. Ang teknikal na paghahambing na ito ay sinusuri kung paano gumagana ang bawat teknolohiya, ang kanilang praktikal na mga benepisyo, mga limitasyon, at ang mga tiyak na senaryo kung saan ang isang teknolohiya ay mas mahusay kaysa sa iba sa mga tunay na aplikasyon.

Mga Prinsipyo sa Disenyo at Mga Mekanismo ng Operasyon

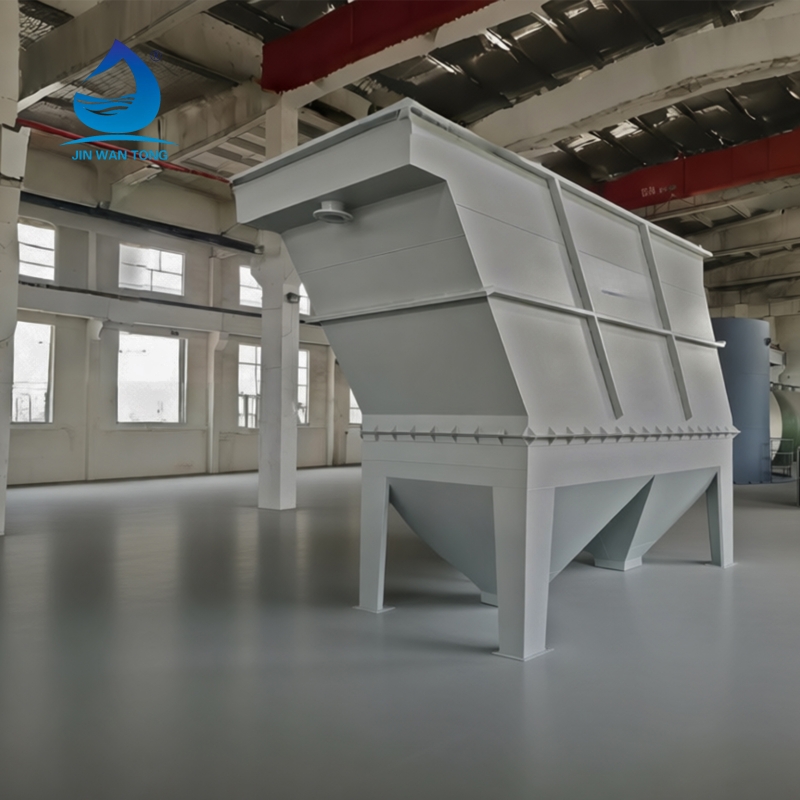

Paano Gumagana ang Clarifier na Lamella

Ang lamella clarifier ay gumagana sa pamamagitan ng isang prinsipyo na tinatawag na laminar flow separation. Ang sistema ay may maraming parallel na inclined plates, na karaniwang nakakurba sa pagitan ng 45 at 60 degrees, na nakataga nang pahalang sa loob ng isang compact na tangke. Ang wastewater ay pumapasok sa silid at dumadaloy nang pahalang sa ibabaw ng mga plato. Ang mga suspended solids ay tumitigil sa ibabaw ng mga plato at bumababa papuntang collection hopper, habang ang malinaw na tubig ay umaakyat pataas at lumalabas sa tangke. Ang disenyo ng lamella clarifier ay lubos na nagpapataas ng epektibong settling area nang hindi kailangang malaki ang horizontal footprint nito. Mahalaga ang tamang feed distribution sa isang lamella clarifier; ang mababang kalidad na inlet manifolds ay lubos na binabawasan ang kahusayan nito. Ang lamella clarifier ay karaniwang nakakamit ng surface loading rates na 120 hanggang 240 meters kada oras, kumpara sa 1 hanggang 3 meters kada oras sa mga konbensyonal na yunit.

Operasyon ng Konbensyonal na Bilog na Clarifier

Ang isang kumbensiyonal na bilog na clarifier ay gumagana batay sa mga pangunahing prinsipyo ng gravitational settling sa loob ng isang malaking, karaniwang bilog na basin. Ang hilaw na tubig na may dumi ay pumapasok malapit sa sentro sa pamamagitan ng isang feed well, na naglilikha ng turbulence na nawawala habang lumalawak ang tubig nang radial palabas. Ang mga solid ay tumutumba sa ilalim ng basin sa paglipas ng panahon habang ang nilinis na tubig ay dumadaloy patungo sa mga weir sa gilid. Isang umiikot na rake mechanism sa ilalim ang nagkakalap ng mga settled solids at inililipat ang mga ito patungo sa isang sentral na sump para sa pag-alis. Ang kumbensiyonal na bilog na clarifier ay nangangailangan ng malaking floor space; ang isang pasilidad na nagsisipagtrato ng 10,000 cubic meters bawat araw ay maaaring kailanganin ang isang basin na may 40-meter na diameter. Ang disenyo ay mekanikal na simple, na may nakapatunay na katiyakan sa loob ng ilang dekada sa mga municipal na planta sa buong mundo. Ang mga gastos sa pagpapanatili ay nananatiling medyo mahuhulaan, at ang mga parte para sa kapalit ay standard sa maraming tagagawa.

Footprint, Epekto sa Espasyo at Instalasyon

Mga Kinakailangang Espasyo at Mga Limitasyon sa Pasilidad

Ang pinakamalaking pagkakaiba sa pagitan ng mga teknolohiyang ito ay lumilitaw sa paggamit ng espasyo. Ang isang lamella clarifier ay kumuha ng 20 hanggang 40 porsyento ng lawak sa sahig na kinakailangan ng isang katumbas na kumbensyonal na bilog na clarifier—isa itong mahalagang kalamangan para sa mga proyektong retrofit o mga pasilidad na may limitadong espasyo. Madalas na hindi kayang palawakin ng mga municipal na planta sa hustong populated na urbanong lugar ang kanilang mga basin ng pagpapagamot nang pahalang; ang lamella clarifier ay nagbibigay-daan sa pagtaas ng kapasidad nang walang pangangailangan ng bagong lupa. Ang isang lamella clarifier na nagsisipagdaloy ng 5,000 cubic meters bawat araw ay maaaring kumuha lamang ng 30 square meters, samantalang ang isang kumbensyonal na bilog na clarifier para sa parehong daloy ay mangangailangan ng humigit-kumulang 80 hanggang 100 square meters. Lalo pang kaakit-akit ang lamella clarifier para sa mga umiiral nang pasilidad na nagrereetrofit mula sa mga lagoon o mas lumang clarifier. Mas mataas ang mga kinakailangan sa taas para sa lamella clarifier kaysa sa mga kumbensyonal na yunit, ngunit ang pagpapalawak nang patayo ay karaniwang nakakasunod sa mas kaunting zoning restriction kaysa sa pagpapalawak nang pahalang.

Pananagpo ng Panahon ng Pagkakalagay at mga Sibil na Gawa

Ang lamella clarifier ay dumadating bilang isang pre-fabricated, self-contained na yunit, na nagpapababa nang malaki sa oras ng pag-aayos at konstruksyon sa lugar. Ang pagkakalagay ay kadalasang nangangailangan lamang ng paghahanda sa pundasyon, koneksyon sa mga utility, at kaunting pag-uugat. Ang pagkakalagay ng isang lamella clarifier ay maaaring tapusin sa loob ng 4 hanggang 8 linggo mula sa pagkakadala hanggang sa operasyon, kumpara sa 12 hanggang 20 linggo para sa konstruksyon ng karaniwang circular clarifier. Ang mga karaniwang circular clarifier ay nangangailangan ng malawakang trabaho sa beton, structural reinforcement, at mekanikal na pagkakalagay. Gayunpaman, ang pre-fabricated na kalamangan ng lamella clarifier ay may kasamang mas kaunti na kakayahang umangkop; hindi madaling baguhin ang konpigurasyon ng lamella clarifier para sa iba’t ibang daloy o layunin sa paggamot matapos ito ilagay. Ang mga inhinyerong panglungsod ay nagpapahalaga sa mas mabilis na panahon ng commissioning na inoofrece ng lamella clarifier, lalo na sa mga komunidad na humaharap sa mga deadline sa regulatory compliance.

Mga Sukat ng Pagganap, Pangkalahatang Pagkamaaasahan ng Operasyon, at mga Pangangailangan sa Pagpapanatili

Kahusayan sa Pagpapahinga at Kalidad ng Pagtrato

Ang lamella clarifier ay nakakamit ng mas mataas na kahusayan sa pag-alis ng mga solidong naka-suspend sa mas maikling panahon ng pag-iimbak. Ang disenyo ng nakamiling plato ay pumipilit sa mga particle na umupo sa mas maikling distansya; ang lamella clarifier ay karaniwang nagpapalabas ng efluent na may kabuuang suspended solids na 100 hanggang 200 milligrams bawat litro mula sa di-pino-prosesong wastewater. Ang mga konbensyonal na bilog na clarifier sa ilalim ng parehong kondisyon ay karaniwang nagpapalabas ng 150 hanggang 300 milligrams bawat litro. Ang lamella clarifier ay gumagana nang lubos na mahusay sa mga industrial na wastewater na may mga particle na madaling umupo. Gayunman, ang mga colloidal o biological na solid ay nagdudulot ng hamon; ang lamella clarifier ay minsan ay nahihirapan sa mga low-density, biologically active na sludge na tumututol sa pag-upo sa ibabaw ng mga plato. Ang mga konbensyonal na bilog na clarifier, dahil sa kanilang mas mahabang panahon ng pag-iimbak, ay nagbibigay ng mas mahusay na pagganap para sa activated sludge secondary treatment. Ang lamella clarifier ay nagpapakita ng superior na pagganap sa primary clarification stages, samantalang ang mga konbensyonal na bilog na clarifier ay karaniwang mas superior sa secondary applications.

Pamamahala sa Sludge at mga Operasyon sa Pagpapanatili

Ang lamella clarifier ay gumagawa ng mas nakapokus na sludge na may solids content na karaniwang umaabot sa 8 hanggang 12 porsyento, kaya nababawasan ang pangangailangan sa downstream dewatering. Ang pag-alis ng sludge mula sa isang lamella clarifier ay nagaganap nang tuloy-tuloy o kalahating tuloy-tuloy sa pamamagitan ng gravity discharge o mga espesyal na extraction pump. Ang pangunahing gawain sa pagpapanatili ng lamella clarifier ay ang inspeksyon sa mga plate para sa clogging at paglaki ng biological film; ang periodic cleaning o chemical dosing ang ginagamit upang malutas ang mga isyung ito. Ang mga konbensyonal na circular clarifier ay nangangailangan ng mas di-frequent na sludge handling ngunit gumagawa ng mas dilute na sludge na may 3 hanggang 5 porsyento na solids. Ang rotating rake mechanism sa mga konbensyonal na circular clarifier ay nangangailangan ng regular na pagpapanatili ng bearings, pagpapalit ng seals, at periodic na inspeksyon sa gears. Ang isang lamella clarifier na may maayos na disenyo ng inlet distribution ay gumagana nang malinis sa loob ng 12 hanggang 18 buwan bago kailanganin ang mechanical cleaning. Ang mga konbensyonal na circular clarifier ay karaniwang gumagana sa loob ng 24 hanggang 36 buwan sa pagitan ng malalaking maintenance intervention, bagaman ang mga minor adjustment ay nagaganap nang mas madalas.

Mga Gastos sa Kapital at Operasyon

Mga Puhunan sa Kagamitan at Mga Gastos sa Konstruksyon

Ang lamella clarifier ay karaniwang nagkakahalaga ng 30 hanggang 50 porsyento nang higit pa bawat yunit na dami na napaproseso kumpara sa isang pangkaraniwang bilog na clarifier sa unang pagbili ng kagamitan. Gayunman, ang mas mababang gastos sa sibil na gawa at mas mabilis na instalasyon ng lamella clarifier ay lubos na binabawasan ang kabuuang pagkakaiba sa gastos ng proyekto. Ang gastos sa retrofit ng isang sistema ng lamella clarifier ay humigit-kumulang 15 hanggang 25 porsyento nang higit pa kumpara sa instalasyon ng pangkaraniwang clarifier kapag kinonsidera ang lahat ng gastos. Ang lamella clarifier ay nangangailangan ng mas kaunti pang paghukay, mas maliit na pundasyon ng kongkreto, at mas maikling timeline sa pagpaplano. Para sa mga bagong municipal na planta o sa mga pagpapalawak nito, ang dagdag na puhunan para sa lamella clarifier ay malapit na sa presyo ng pangkaraniwang bilog na clarifier kapag lubos na isinasaalang-alang ang mga pakinabang sa instalasyon. Ang mga industriya na may mahigpit na limitasyon sa pananalapi ay madalas na pumipili ng lamella clarifier kahit na mas mataas ang gastos sa kagamitan dahil sa mas mababang kumplikasyon sa instalasyon at mas mabilis na pagbalik sa mga operasyong kumikita.

Mga Gastos sa Operasyon at Pangmatagalang Ekonomiks

Ang mga gastos sa operasyon para sa lamella clarifier ay karaniwang 10 hanggang 20 porsyento na mas mababa bawat taon kaysa sa mga karaniwang circular clarifier. Ang lamella clarifier ay nangangailangan ng mas kaunting dami ng tubig para sa paghuhugas at gumagawa ng concentrated sludge, na nagpapababa nang malaki sa mga susunod na gastos sa paggamot. Ang pagkonsumo ng enerhiya ng lamella clarifier ay nakatuon sa pang-panahong air scour at chemical dosing imbes na sa patuloy na rake operation. Ang mga karaniwang circular clarifier ay kumokonsumo ng tuloy-tuloy na kuryente para sa rake motors at mekanismo; ang isang 10,000-cubic-meter clarifier ay maaaring mangailangan ng 5 hanggang 10 kilowatts na patuloy na operasyon. Ang lamella clarifier sa parehong aplikasyon gumagamit ng 1 hanggang 3 kilowatts nang pa-interrupt. Ang mga kinakailangan sa trabaho para sa lamella clarifier ay nananatiling katumbas ng mga karaniwang unit, bagaman ang uri ng pagpapanatili ay lubos na iba. Ang mga pasilidad na gumagamit ng maraming lamella clarifier ay nakakamit ng mas mahusay na ekonomiya ng scale sa imbentaryo ng spare parts at sa pagsasanay ng operator kaysa sa mga pasilidad na may halo-halong teknolohiya.

Mga Pamantayan sa Pagpili at mga Sitwasyon sa Paggamit

Kailan Pipiliin ang Lamella Clarifier

Pumili ng lamella clarifier kapag ang kakaunting espasyo ang pangunahing kailangan sa proyekto. Ang mga urbanong municipal na planta na nagpapalit ng lumang pasilidad ay madalas na nakakakita ng lamella clarifier bilang tanging viable na solusyon. Ang mga industriyal na pasilidad na naghahandle ng primary sludge, mineral processing effluent, o food industry wastewaters na may mga solidong madaling ma-settle ay lubos na nakikinabang sa mataas na rate na kakayahan ng lamella clarifier. Ang mga operasyon sa mining na gumagawa ng mga stream na puno ng mineral ay nakakakuha ng mahusay na resulta gamit ang lamella clarifier. Ang mga pasilidad na binibigyang-prioridad ang mabilis na commissioning at pinakamaliit na pagkagambala sa konstruksyon ay dapat nang malakas na isaalang-alang ang lamella clarifier. Ang mga industriya na may variable na daloy at modular na estratehiya sa pagpapalawak ay nakakakuha ng karagdagang flexibility sa pamamagitan ng maraming maliit na lamella clarifier imbes na isang malaking conventional clarifier.

Kailan Panatilihin ang Mga Conventional na Circular Clarifier

Panatilihin ang mga tradisyonal na bilog na clarifier para sa pangalawang paglilinis matapos ang mga proseso ng activated sludge o mga sistema ng biological na paggamot. Ang pagkakabihag ng mga plato sa lamella clarifier ay lumilikha ng biological film na nakakagambala sa kahusayan ng pangalawang paglilinis. Ang mga municipal na planta na may dedikadong koponan sa operasyon at pagpapanatili ay nagpapahalaga sa mekanikal na kadalian at patunay na katiyakan ng mga tradisyonal na bilog na clarifier. Ang mga pasilidad na nangangailangan ng kakayahang umangkop sa paggamot o madalas na pag-aadjust ng mga parameter ay nakikinabang sa mas malaking dami ng tubig na panatilihin at sa mga adjustable na rake mechanism ng tradisyonal na bilog na clarifier. Ang mga rehiyon na may matatag na network ng serbisyo at mga supplier ng spare parts para sa tradisyonal na clarifier ay nababawasan ang operasyonal na panganib. Ang mga protocol sa paggamot na nangangailangan ng mahabang panahon ng pag-iingat para sa chemical precipitation o biological polishing ay lubos na pinipiling ang tradisyonal na bilog na clarifier kaysa sa mga alternatibong lamella.

Madalas Itanong

Ano ang karaniwang buhay na tagal ng isang lamella clarifier kumpara sa isang konbensyonal na bilog na clarifier?

Ang isang lamella clarifier ay karaniwang tumatagal ng 10 hanggang 15 taon bago maging kinakailangan ang pangunahing pagpapalit ng mga bahagi, samantalang ang isang konbensyonal na bilog na clarifier ay madalas na gumagana ng 20 hanggang 25 taon kapag maayos ang pagpapanatili. Ang mga plate module ng lamella clarifier ay mas madalas na sumusunod sa pagsusuot at paglaki ng biological growth kaysa sa concrete basin ng isang konbensyonal na bilog na clarifier. Gayunman, ang modular na disenyo ng lamella clarifier ay nagpapahintulot ng target na pagpapalit ng mga bahagi nang hindi kailangang palitan ang buong sistema, na epektibong pinahahaba ang operasyonal na buhay sa pamamagitan ng hakbang-hakbang na pagpapabuti.

Maaari bang i-retrofit ang isang lamella clarifier sa isang umiiral na istruktura ng konbensyonal na bilog na clarifier?

Ang direktang pagpapalit ng isang lamella clarifier sa umiiral na bilog na conventional clarifier basin ay karaniwang hindi praktikal dahil sa iba’t ibang mga kinakailangan sa lalim at panloob na mga istruktura. Gayunpaman, maaaring i-install ang lamella clarifier bilang isang hiwalay na parallel na yugto ng paggamot, na nagbibigay-daan sa mga operator na unti-unting tanggalin ang mga conventional na yunit habang isinasara ang lamella clarifier. Ang ganitong hybrid na pamamaraan ay nagbibigay ng operasyonal na fleksibilidad sa panahon ng transisyon habang pinapanatili ang kakayahang magtreat sa buong proseso ng upgrade.

Paano nakaaapekto ang temperatura ng wastewater sa pagganap ng lamella clarifier at ng conventional circular clarifier?

Ang temperatura ay may malaking epekto sa parehong sistema, ngunit sa magkaibang paraan. Ang lamella clarifier ay mas sensitibo sa malamig na temperatura; ang bilis ng pagpapahinga ng mga solid ay bumababa nang mas malaki habang tumataas ang viscosity, kaya nababawasan ang kahusayan ng paggamot. Ang isang lamella clarifier na gumagana sa wastewater na may temperatura na 5 degree Celsius ay maaaring makaranas ng 15 hanggang 25 porsyento na pagbaba ng kahusayan. Ang mga konbensyonal na circular clarifier na may mas mahabang residence time ay mas epektibong nakakapag-buff ng epekto ng temperatura. Sa mga malamig na klima, maaaring kailanganin ng lamella clarifier ang mga sistema ng pagpainit o mas pinalakas na kemikal na paggamot, samantalang ang mga konbensyonal na circular clarifier ay mas madaling umaangkop sa mga panlibot na pagbabago ng temperatura nang walang interbensyon.
